在工業生產中，空壓機被譽為“工廠的心臟”，其管道系統的安裝質量直接影響生產效率、運營成本與作業安全。某大型汽車零部件生產基地（以下簡稱“甲工廠”）在擴建項目中，通過科學設計、精準施工與技術創新，實現了空壓機管道系統“安全零事故”與“能耗降低23%”的雙贏目標。本文將從項目背景、核心挑戰、解決方案及實施效果四個維度，深度解析這一標桿案例的實踐邏輯。

一、項目背景：規模與需求的雙重挑戰

甲工廠是國內領先的汽車底盤零部件制造商，擴建后新增3條自動化生產線，需配套建設一套覆蓋5萬平方米車間的空壓機管道系統。項目初期面臨兩大核心訴求：

1. 安全底線：車間內設備密集、人員流動頻繁，管道系統需耐受1.6MPa工作壓力，且需規避泄漏、爆管等風險（一旦發生油氣泄漏，可能引發火災或設備停機）；

2. 節能目標：原有車間空壓機系統能耗占全廠總能耗的18%，新系統需通過優化設計將單位風量能耗降至0.08kW·h/m³以下，年節電目標不低于80萬度。

此外，項目還需滿足“3個月完工+與生產線同步投產”的工期要求，施工期間不得影響現有車間正常生產，這對安裝方案的科學性提出了更高要求。

二、核心矛盾：安全與節能的潛在沖突點

在空壓機管道系統中，安全與節能看似統一，實則存在隱性矛盾。項目團隊通過前期調研，梳理出三大核心沖突點：

管道材質選擇：若單純追求安全，應選用厚壁無縫鋼管，但重量大、阻力高，會增加空壓機負載；若選擇薄壁合金管，雖阻力小，但耐壓性可能不足；

管徑設計：管徑過大雖能降低流速（減少摩擦損耗），但會增加材料成本與安裝難度，且管道內殘留壓縮空氣量增多，間接提升能耗；管徑過小則可能導致局部流速過高（超過15m/s），引發管道振動、噪音超標，甚至因摩擦生熱引發安全隱患；

壓力控制：系統壓力穩定性是安全運行的關鍵，但頻繁的壓力波動會導致空壓機頻繁加載/卸載，徒增能耗（卸載時空壓機仍消耗額定功率的30%-50%）。

這些矛盾的破解，成為項目成功的關鍵前提。

三、解決方案：全流程技術創新實現雙贏

針對上述挑戰，項目團隊聯合設計院、設備廠商與施工單位，構建了“設計-材料-施工-調控”四位一體的解決方案，通過技術創新平衡安全與節能目標。

（一）設計階段：數字化建模優化管道路徑與參數

1. 三維模擬與路徑規劃

利用BIM（建筑信息模型）技術構建車間全尺寸三維模型，將空壓機站房（位于車間西北側）與12個用氣點（分布在生產線各工序）進行路徑模擬。通過對比“直線穿越”“沿柱敷設”“分層架空”三種方案，最終選擇“分層架空+分區環路”設計：

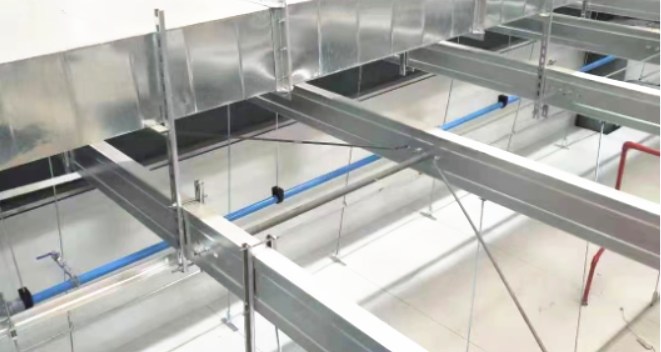

主管道沿車間立柱架空敷設（高度4.5米），避開人員通道與設備檢修區域，減少碰撞風險；

分支管道采用“環形管網”設計，每個生產區域形成獨立環路，某一區域檢修時可關閉對應閥門，不影響其他區域供氣，提升系統安全性與靈活性。

該設計使管道總長度從初始方案的1200米縮短至980米，減少20%的材料用量，同時降低了交叉施工的安全隱患。

2. 參數精準計算

基于各用氣點的瞬時風量需求（最高單臺設備需風量30m³/min，最低0.5m³/min），通過流體力學軟件計算得出：

主管道經濟流速應控制在8-10m/s（流速超過15m/s會導致湍流加劇，能耗增加15%以上，且可能引發管道共振）；

管徑選擇：主管道采用DN150，分支管道按“近大遠小”原則漸變（如距離空壓機站房最遠的用氣點分支管為DN50），既保證末端壓力穩定（波動≤0.02MPa），又避免管徑過大導致的能耗浪費。

（二）材料創新：兼顧耐壓性與低阻特性

1. 主管道材質：高強度合金鋼管

放棄傳統的Q235無縫鋼管，選用屈服強度420MPa的低合金高強度鋼管（厚度8mm），其耐壓性能與Q235（厚度10mm）相當，但重量減輕25%，內壁粗糙度降低至Ra1.6μm（傳統鋼管為Ra3.2μm）。經壓力測試，該管材在2.0MPa水壓試驗下無泄漏，滿足1.6MPa工作壓力的安全冗余要求，同時因內壁光滑使沿程阻力降低18%。

2. 連接方式：焊接+法蘭組合方案

主管道采用氬弧焊打底+電弧焊蓋面的焊接工藝，焊口經100%射線探傷，確保無氣孔、裂紋（傳統焊接合格率約90%，此工藝提升至99.5%）；

分支管道與用氣設備連接處采用帶密封圈的法蘭連接，既保證密封性（泄漏率≤0.01%/h），又便于后期維護，避免因頻繁拆卸導致的接口磨損。

（三）施工階段：精細化管理控制安全與質量

1. 分區施工與安全防護

為避免影響現有生產，項目采用“分3個區域、倒班施工”模式：

每個區域設置硬質隔離圍擋（高度2.5米），懸掛“高壓作業”“動火作業”警示牌，配備滅火器材與可燃氣體檢測儀；

動火作業前辦理“動火許可證”，清理周邊可燃物，安排專人監護，且焊接作業時間限定在現有車間停機的凌晨2-6點；

管道吊裝采用“雙機抬吊+臨時支撐”方案，避免單吊點受力過大導致管道變形（變形量控制在每米≤1mm）。

2. 壓力測試與泄漏檢測

管道安裝完成后，分三步進行安全測試：

水壓試驗：以1.5倍工作壓力（2.4MPa）穩壓30分鐘，無壓降為合格；

氣密性試驗：充入0.6MPa壓縮空氣，用肥皂水檢測所有接口，確保無氣泡產生；

超聲波泄漏檢測：對焊接部位進行100%掃描，泄漏量控制在≤0.1L/min（遠低于行業標準0.5L/min）。

（四）智能調控：動態平衡壓力與能耗

1. 變頻與壓力聯動系統

當用氣點需求增加時，系統自動提升空壓機頻率（最高50Hz），維持管網壓力穩定；

當需求減少時，降低頻率至30Hz（最低限值），避免空壓機頻繁卸載（卸載能耗降低60%）。

2. 余熱回收裝置

在空壓機排氣管路加裝板式換熱器，回收壓縮過程中產生的余熱（約占總能耗的85%），用于車間冬季供暖與員工浴室熱水供應，年回收熱量折合標準煤約200噸，間接減少能源浪費。

四、實施效果：安全與節能的雙重突破

項目投產后，經過6個月的運行監測，各項指標均超額完成預期目標：

1. 安全表現：

無任何泄漏、爆管或人員安全事故，管道振動幅度≤0.1mm/s（遠低于行業標準0.5mm/s）；

系統壓力穩定在0.8-0.85MPa，波動幅度≤0.01MPa，避免因壓力驟變導致的設備損傷；

消防與安監部門聯合檢查評定為“一級安全達標工程”。

2. 節能成果：

單位風量能耗降至0.072kW·h/m³，較目標值降低10%，年節電92萬度，折合電費約65萬元（按工業電價0.7元/度計算）；

余熱回收系統滿足車間30%的供暖需求，減少天然氣消耗1.2萬m³/年，額外節約成本4.8萬元；

因管道阻力降低，空壓機加載率從原來的75%提升至90%，無效能耗減少18%。

3. 附加價值：

環形管網設計使各用氣點壓力均衡，產品加工精度提升（如鉆孔公差從±0.05mm縮小至±0.03mm）；

BIM模型為后期維護提供數據支撐，故障排查時間縮短50%。

五、經驗總結：安全與節能雙贏的三大原則

甲工廠的案例證明，空壓機管道系統的安全與節能并非對立關系，而是可以通過科學方法實現協同優化。其核心經驗可歸納為：

1. 設計先行，數據驅動：借助數字化工具（BIM、流體力學模擬）精準計算參數，避免經驗主義導致的安全隱患或能耗浪費；

2. 材料與工藝匹配：不盲目追求“高端材質”，而是根據實際工況選擇性價比最優的材料與連接方式（如本案例中低合金鋼管+氬弧焊的組合）；

3. 全生命周期視角：將節能措施延伸至運行階段（如變頻控制、余熱回收），而非僅關注安裝環節，才能實現長期效益。

對于大型工廠而言，空壓機管道系統的優化不僅是降本手段，更是提升生產穩定性與競爭力的關鍵。甲工廠的實踐表明，只要抓住“安全為基、節能為要、技術為橋”的核心邏輯，就能讓“工廠的心臟”既穩定跳動，又高效運轉。
